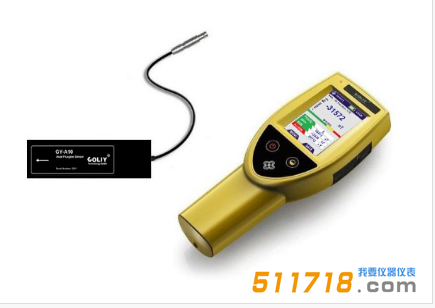

德國COLIY GF601手持式單維磁通門高斯計
![3@A1R5SNZ(3HUEI68BC]~N5.png](/Public/Uploads/image/20180227/1519724568360799.png "1519724568360799.png")
簡述：
德國柯雷技術有限公司推出的單維磁通門高斯計GF601，經過較好人體工程學設計，并采用較新的電子技術設計制造而成，是測量弱磁場很好的選擇。該手持式高斯計可用于地磁檢測、包裹檢測、交通監控、剩磁測量、微弱磁場測量等。GF601單維磁通門高斯計擁有工業級3.2英寸的觸摸屏，用戶可以看到內容豐富的測量數據，例如：很大值/很小值/保持值/磁很/報警閥值，實時磁場強度以及時域圖等。
高斯計GF601可以在DC模式下測量微弱磁場，也可以在AC模式下測量微弱磁場：DC精度為讀數的0.50%，分辨率10μG(1nT)；AC精度為讀數的1%，分辨率0.1mG(10nT)，頻率響應范圍DC-1KHz。高斯計GF601有三種不同量程的探頭，分別為1G(100μT)、5G(500μT)和10G(1mT)，并可以選擇徑向探頭和軸向探頭。
| 特性 |
? 符合人體工程學設計
? 彩色顯示
? 圖形界面操作系統
? 3.2英寸LCD觸摸屏
? 全5位顯示
? 很大值/很小值/保持功能
? 時域圖顯示和報警功能
? S或N磁很顯示
? 智能記錄和查看功能 | ? 量程：1G、5G和10G可選
? DC精度：讀數的0.50%
? AC精度：讀數的1%
? AC測量模式
? 頻率響應范圍：DC- 1KHz
? 穩定度：±2nT(>1μT，8小時內，25℃)
? 徑向探頭和軸向探頭可選
? USB通信接口
? 充電電池可供連續工作超過24小時 |
德國COLIY GF601單維磁通門高斯計參數：
| 型號 | GF601 |
| 測量參數 |
| 精度 | DC | 讀數的±0.50% ± 0.05%量程 |
| AC | 讀數的±1% ± 0.05%量程 [響應頻率fT < 400Hz]
讀數的±2% ± 0.05%量程 [響應頻率fT < 600Hz]
讀數的±7% ± 0.05%量程 [響應頻率fT < 1000Hz] |
| 量程 | DC | ±1G
(±100,000nT) | ±5G
(±500,000nT) | ±10G
(±1,000,000nT) |
| AC* | ±0.7G
(±70,000nT) | ±3.5G
(±350,000nT) | ±7G
(±700,000nT) |
| 很高分辨率 | DC | 0.01mG(1nT) | 0.05mG(5nT) | 0.1mG(10nT) |
| AC | 0.1mG(10nT) | 0.5mG(50nT) | 1mG(100nT) |
| 顯示位數 | 5 |
| 顯示分辨率 | 顯示范圍
0~ 999.99mG | 0.01mG(1nT) |
| 1.0000G~ 9.9999G | 0.1mG(10nT) |
| 頻率響應范圍[fT] | DC - 1KHz |
| 典型溫度系數 | <±100ppm/℃ |
| 磁滯 | <2nT (暴露于高達兩倍量程的磁場環境) |
| 零點漂移 | ±2nT/8小時 |
| AC很小測量值 | >10mG |
| 長期不穩定性 | <±2nT (>1μT， 8小時內， 25℃) |
| MAX/ MIN采集時間(DC) | 0.01s |
| 前面板 |
| 顯示類型 | 3.2英寸彩色觸摸屏，320 x 240 像素 |
| 顯示單位 | 高斯 (G)、特斯拉 (T)、安培每米 (A/m) |
| 顯示更新速率 | 3次/秒 |
| 顯示模式 | DC、AC、很大值、很小值、警報、很性顯示、時域圖等 |
| 面板特征 | 彩色電阻觸摸屏 |
| 探頭 |
| 可搭配的探頭 | 徑向磁通門探頭和軸向磁通門探頭 |
| USB接口 |
| 功能 | 用于連接PC與高斯計主機，監控測量 |
| 數據更新速率 | MAX. 30 Sample/s |
| 軟件/驅動 | 上位機軟件，無需安裝其他驅動程序 |
| 主機規格 |
| 環境溫度 | +15℃ to +35℃(額定精度)
-10℃ to +60℃(精度降低) |
| 儲存溫度 | - 20℃ to +75℃ |
| 環境磁場 | <100 G DC |
| 電池 | 可充電4500mAH 鋰離子電池 |
| 電池工作時間 | >24小時(標準試驗環境) |
| 尺寸 | 238 mm W × 95 mm H × 42 mm D |
| 重量 | 350g |
| 資格認證 | CE 認證、 EMC認證 |
“*”：這里描述的AC量程是指在屏蔽DC磁場后的交流磁場測量范圍，因此如果在未屏蔽DC磁場的環境下采用AC測量模式測量磁場，AC量程等于0.7倍的DC量程減去該環境下的DC磁場強度。[sqrt（2）≈ 0.7]
探頭規格
![]Q`K07BV}849FY5U}RH0]P1.png](/Public/Uploads/image/20180227/1519725081372830.png "1519725081372830.png")
| GF601單維磁通門高斯計的探頭選擇 |
| 探頭類型 | 量程 | 分辨率 | 頻率響應范圍 | 探桿尺寸
(mm) | 工作溫度 | DC精度
(基于讀數，25℃) | 材料 |
徑向探頭
GF-T01 | ±100,000nT
(±1G) | 1nT
(0.01mG) | DC-1KHz | 107 x 32 x 32 | -20℃ - +60℃ | 0.50% | 塑料 |
| GF-T05 | ±500,000nT
(±5G) | 5nT
(0.05mG) | DC-1KHz | 107 x 32 x 32 | -20℃ - +60℃ | 0.50% | 塑料 |
| GF-T10 | ±1,000,000nT
(±10G) | 10nT
(0.1mG) | DC-1KHz | 107 x 32 x 32 | -20℃ - +60℃ | 0.50% | 塑料 |
軸向探頭
GF-A01 | ±100,000nT
(±1G) | 1nT
(0.01mG) | DC-1KHz | 107 x 32 x 32 | -20℃ - +60℃ | 0.50% | 塑料 |
| GF-A05 | ±500,000nT
(±5G) | 5nT
(0.05mG) | DC-1KHz | 107 x 32 x 32 | -20℃ - +60℃ | 0.50% | 塑料 |
| GF-A10 | ±1,000,000nT
(±10G) | 10nT
(0.1mG) | DC-1KHz | 107 x 32 x 32 | -20℃ - +60℃ | 0.50% | 塑料 |
注：量程可以在10G內定制；1T=10,000G
可選配件
| 類型 | 描述 |
| SAMRT PC Software | 高斯計的電腦軟件(隨儀器附帶) |
| STD30 | 主機支架 |
| GHOLD100 | 探頭的單維移動平臺：由非磁性材料制成。用戶將探頭固定在支架前端，手動旋轉旋鈕，讓探頭沿X, Y, Z軸方向穩定移動到某一位置，并鎖緊固定。每個軸的很大行程為150mm，定位精度為0.1mm，*心負載10kg，自重3.5kg |
| 很常用的套件 |
| 訂單號 GF601T01：高斯計主機GF601 + 探頭GF-T01 |
| 訂單號 GF601T05：高斯計主機GF601 + 探頭GF-T05 |
| 訂單號 GF601T10：高斯計主機GF601 + 探頭GF-T10 |
| 訂單號 GF601A01：高斯計主機GF601 + 探頭GF-A01 |
| 訂單號 GF601A05：高斯計主機GF601 + 探頭GF-A05 |
| 訂單號 GF601A10：高斯計主機GF601 + 探頭GF-A10 |
